Marta System
Il cuore della nostra tecnologia per la saldatura automatizzata
Marta System è il nostro sistema robotico cartesiano di punta, progettato per offrire precisione, efficienza e versatilità nelle operazioni di saldatura a resistenza.
A differenza dei tradizionali robot antropomorfi, Marta si muove su assi X-Y-Z interpolati, garantendo un ingombro ridotto dell’impianto, rapidità di riattrezzaggio e una gestione intuitiva.
Il sistema nasce da un concetto modulare e flessibile: può essere configurato e personalizzato per adattarsi ai diversi prodotti da realizzare, dalla saldatura a punti, a quella a proiezione di dadi e viti, oppure a prodotti in tondino metallico. Disponibile in diverse versioni con moduli o pinze pneumatiche o elettriche, e sistemi di saldatura AC monofasi o MF a media frequenza.
Ogni Marta System viene progettata per rispondere a esigenze specifiche, con la possibilità di saldare, all’interno della stessa macchina, più prodotti simili o compatibili tra loro, rendendola la soluzione perfetta per chi produce piccoli lotti di una grande varietà di prodotti.
Scopri qui sotto alcune delle configurazioni realizzate negli anni.
Se non trovi la soluzione adatta alle tue esigenze, contattaci: siamo certi di poter progettare insieme la Marta System giusta per te.
Puntatura
Marta System
Pinza singola
Modulo di saldatura con pinza a fulcro (AC/MF) e tavola rotante con posizionatore a tornio per l’orientamento del pezzo.
Marta System
Doppia pinza X
Modulo di saldatura con doppia pinza a fulcro (AC/MF) e tavola rotante con posizionatore a tornio.
Consente il lavoro in simultanea su due componenti per dimezzare il tempo ciclo.
Marta System
3 Moduli Twin Gun
Modulo di saldatura con tre pinze e tavola rotante con doppio posizionatore a tornio.
Consente il lavoro in simultanea su due componenti per dimezzare il tempo ciclo.
Marta System

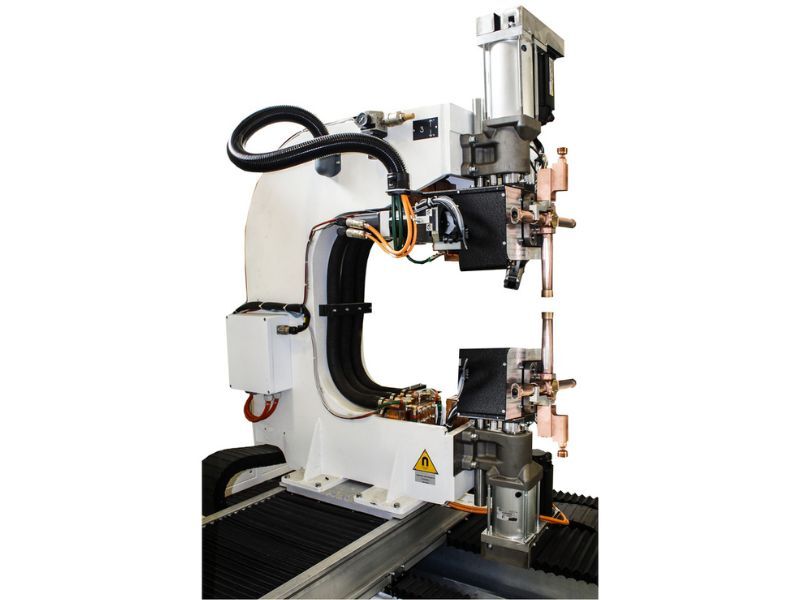

Grande pinza a “C”
Il sistema per grandi pannelli con il modulo saldante a “C”.
Da uno a sei teste di saldatura con distanze regolabili.
Tavola rotante o due postazioni affiancate.
Sbraccio variabile da 800 a 1300 mm.
Marta System
Grande pinza a “C” con pinze multiple per porte
Al modulo saldante a “C” è possibile montare due cilindri contrapposti, una pinza a fulcro e una pinza a corsoio per effettuare puntature sui diversi assi. Controllo robotico.
Marta System
3AX per cartelli stradali e grandi pannelli
Il modulo saldante è posizionato sulla parte superiore della macchina e funziona con saldatura indiretta: il fondo di rame dell’area di saldatura consente punti estetici, due punti alla volta.
Singola o monopostazione.
Marta System
4 moduli indipendenti
Per un tempo ciclo molto stretto e una saldatura precisa e pulita.
I 4 moduli lavorano contemporaneamente su uno stesso pannello oppure su due pannelli affiancati.
Marta System
Pinza singola
Modulo di saldatura con pinza a fulcro (AC/MF) e tavola rotante con posizionatore a tornio per l’orientamento del pezzo.
Marta System
Doppia pinza X
Modulo di saldatura con doppia pinza a fulcro (AC/MF) e tavola rotante con posizionatore a tornio.
Consente il lavoro in simultanea su due componenti per dimezzare il tempo ciclo.
Marta System
3 Moduli Twin Gun
Modulo di saldatura con tre pinze e tavola rotante con doppio posizionatore a tornio.
Consente il lavoro in simultanea su due componenti per dimezzare il tempo ciclo.
Marta System
Grande pinza a “C”
Grande pinza a “C” con pinze multiple per porte
3AX per cartelli stradali e grandi pannelli
Il modulo saldante è posizionato sulla parte superiore della macchina e funziona con saldatura indiretta: il fondo di rame dell’area di saldatura consente punti estetici, due punti alla volta.
Singola o doppia postazione.
Marta System
4 moduli indipendenti
Per un tempo ciclo molto stretto e una saldatura precisa e pulita.
I 4 moduli lavorano contemporaneamente su uno stesso pannello oppure su due pannelli affiancati. Particolarmente indicata per l’assemblaggio di pannelli patchwork utilizzati in ambito automotive.
Ravvivatura automatica.
Proiezione
Marta System
Proiezione 13AX: versione doppio modulo doppio tornio
Tavola rotante con doppio tornio.
Consente di lavorare contemporaneamente su due componenti per dimezzare il tempo ciclo, oppure eseguire due operazioni differenti sulle due stazioni.
Marta System
con 3 moduli e Tavola rotante a 3 stazioni
Tavola rotante con 3 stazioni e tre moduli di saldatura che permettono di lavorare contemporaneamente su tre componenti.
Marta System

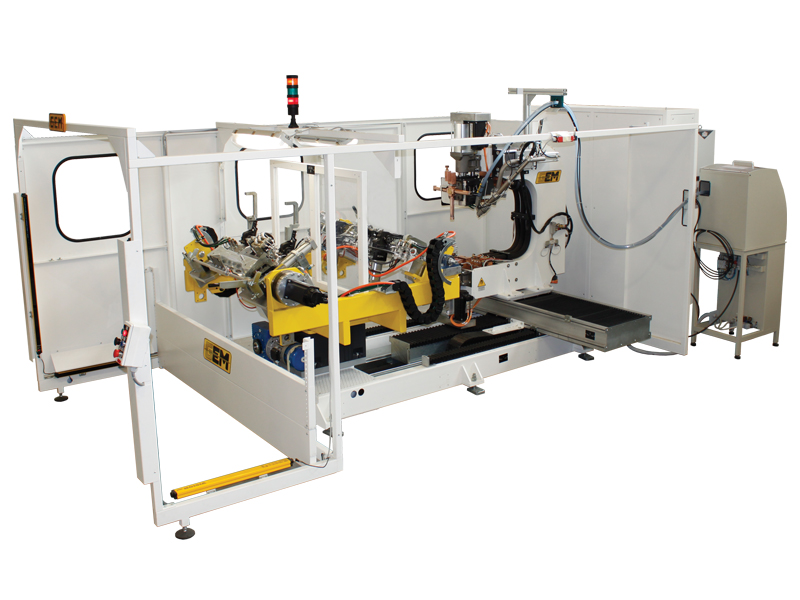

Revolver
Tavola rotante con modulo saldante a “C”. Sul modulo è montato un meccanismo rotante che cambia elettrodo a seconda del dado o vite da saldare. Perfetto per quei componenti dove ci sono varie tipologie di dado o vite da assemblare: consente un tempo ciclo molto breve in quanto non è necessario cambiare macchina o elettrodo per saldare tutti i componenti durante un unico ciclo.
Marta System
Proiezione 13AX: versione doppio modulo doppio tornio
Tavola rotante con doppio tornio.
Consente di lavorare contemporaneamente su due componenti per dimezzare il tempo ciclo, oppure eseguire due operazioni differenti sulle due stazioni.
con 3 moduli e Tavola rotante a 3 stazioni
Tavola rotante con 3 stazioni e tre moduli di saldatura che permettono di lavorare contemporaneamente su tre componenti.
Marta System
Revolver
Tavola rotante con modulo saldante a “C”. Sul modulo è montato un meccanismo rotante che cambia elettrodo a seconda del dado o vite da saldare. Perfetto per quei componenti dove ci sono varie tipologie di dado o vite da assemblare: consente un tempo ciclo molto breve in quanto non è necessario cambiare macchina o elettrodo per saldare tutti i componenti durante un unico ciclo.
Tondino
Marta System
8 AX pinza parallela
Marta System 12AX per cestelli 3D
La nostra Marta System più venduta, perfetta per produttori di cesti e contenitori in tondino.
Modulo saldante composto da grande pinza a “C” con pinza verticale per la saldatura sull’asse Z.
La tavola rotante con tornio consente la saldatura su piani inclinati diversi rispetto a X-Y.
Marta System
grande pinza “C” per tondino
Modulo saldante a “C” con diverse configurazioni. Da singolo a doppio cilindro, le teste possono avere un elettrodo rotante e i cilindri sono tutti elettrici permettendo la saldatura su diversi piani e direzioni.
Area di lavoro 2500 x 1200 mm.
Versione con doppia postazione posizionate una di fianco all’altra al posto che utilizzare una tavola rotante. Il modulo saldante lavora su una postazione mentre sull’altra avvengono le operazioni di carico e scarico.
Il mascheraggio si inclina per facilitare le operazioni di carico e scarico.
Marta System
8 AX pinza parallela
Posizionatore rotorbitale, utile per movimentare le maschere davanti alla pinza.
La pinza parallela ad azionamento elettrico è ideale per la saldatura del tondino in quanto garantisce precisione e versatilità nel posizionamento.
Marta System
12AX per cestelli 3D
La nostra Marta System più venduta, perfetta per produttori di cesti e contenitori in tondino.
Modulo saldante composto da grande pinza a “C” con pinza verticale per la saldatura sull’asse Z.
La tavola rotante con tornio consente la saldatura su piani inclinati diversi rispetto a X-Y.
Marta System
grande pinza “C” per tondino
Modulo saldante a “C” con diverse configurazioni. Da singolo a doppio cilindro, le teste possono avere un elettrodo rotante e i cilindri sono tutti elettrici permettendo la saldatura su diversi piani e direzioni.
Area di lavoro 2500 x 1200 mm.
Marta System
Marta Modul 8 AX grande pinza a “C”
Versione con doppia postazione posizionate una di fianco all’altra al posto che utilizzare una tavola rotante. Il modulo saldante lavora su una postazione mentre sull’altra avvengono le operazioni di carico e scarico.
Il mascheraggio si inclina per facilitare le operazioni di carico e scarico.
Ibride
15AX Ibrida – 2 moduli di saldatura dadi + modulo Pinza X
